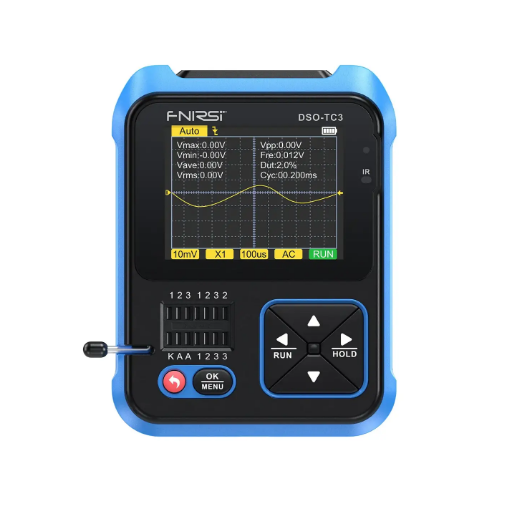

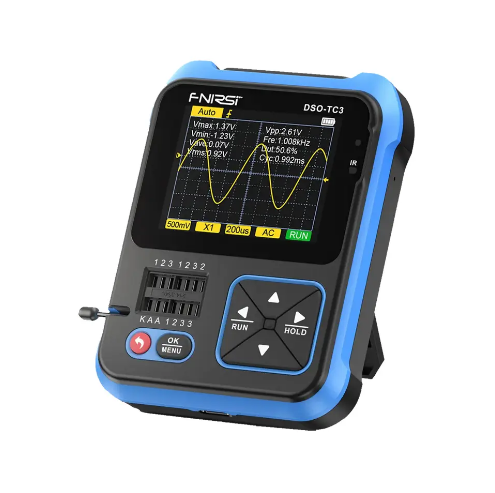

اسیلوسکوپ + فانکشن ژنراتور + تستر قطعات 3 کاره FNIRSI DSO-TC3

مشخصات کلی دستگاه فینریسی مدل FNIRSI DSO-TC3

• دستگاه 3 کاره اسیلوسکوپ + فانکشن ژنراتور + تستر قطعات
• نوسان نمای تک کاناله 500KHz و 10MSa/s
• مولّد موج تک کاناله 100KHz و 3.3V
• تستر قطعات الکترونیکی (خازن ، مقاومت ، سلف ، ترانزیستو ، دیود و… )
• نمایشگر LCD TFT رنگی با سایز 2.4 اینچ
• باتری داخلی لیتیومی 3.7V 1500mAh قابل شارژ با کابل USB
• ابعاد دستگاه 31*103*79 میلی متر
• وزن دستگاه 138 گرم

مشخصات فنی اسیلوسکوپ FNIESI DSO-TC3

• تعداد کانال ورودی (Input Channels) : یک کانال
• پهنای باند ورودی (Analog Bandwidth) : تا 500KHz
• نرخ نمونه برداری (Sample Rate) : 10MSa/s
• امپدانس ورودی (Input Impedance) : 1MΩ
• کوپلینگ ها (Coupling Method) : AC و DC
• حساسیت محور عمودی (Vertical Sensitivity) : 10mV/div ~ 10V/div
• رنج های محور افقی(Horizontal Time Base) : 1µs/div ~ 10s/div
• مُد های تریگر (Trigger Mode) : Auto , Normal , Single
• انواع تریگر (Trigger Type) : Rising Edge , Falling Edge
• قابلیت نگهداشتن (Freeze) موج درحال نمایش
• قابیت اندازه گیری اتوماتیک 8 پارامتر (Automatic Measurement)
  • Period, Frequency, Pk-Pk, Max, Min, Avg, RMS, Duty Cycle

مشخصات فنی فانکشن ژنراتور FNIRSI DSO TC3

• تعداد کانال خروجی (Output Channels) : یک کانال
• پهنای باند قابل تولید (Max Frequency) : 1KHz ~ 100KHz
• رزولوشن (Resolution) : 1Hz
• بازه ولتاژی : 0V ~ 3.3V
• قابلیت تولید امواج سینوسی ، مربعی ، پالس ، مثلثی ، رمپ و DC

مشخصات فنی تستر قطعات افریسی مدل FNIRSI DCOTC3

• تست خازن (Capacitor) : 25pF ~ 100mF
  • اندازه گیری ظرفیت خازن و loss factor Vloss
• مقاومت (Resistor) : 0.01Ω ~ 50MΩ
• سلف (Inductance) : 10µH ~ 1000mH
  • اندازه گیری میزان سلف و DC Resistance
• تست تریود ، دیود ، ترانزیستور (JFET , IGBT , MIOSTET) و SCR
• تست باتری بازه 0.1V ~ 4.5V
• تست و دیکد اینفرارد با پروتوکل NEC
